JM-TDAC 280激光扫描仪
更新时间：2022-08-25 18:13:15 字号：T|T
JM-TDAC 280激光扫描仪为工业级设计，标准的二维激光扫描仪，探测距离20米内。对水平视角280°范围进行测量、探测和监控，具有二维平面区域的距离测量和防碰撞功能。
280激光扫描仪为经济款产品，主要用于室内工业环境下近距离二维平面场景测量与防撞。如各种室内移动机器人、AGV、物流小车等智能机器人防碰撞、导航等功能；也可以用于设备周围操作区域的安全防护。
280激光扫描仪为经济款产品，主要用于室内工业环境下近距离二维平面场景测量与防撞。如各种室内移动机器人、AGV、物流小车等智能机器人防碰撞、导航等功能；也可以用于设备周围操作区域的安全防护。
JM-TDAC 280激光扫描仪技术参数表

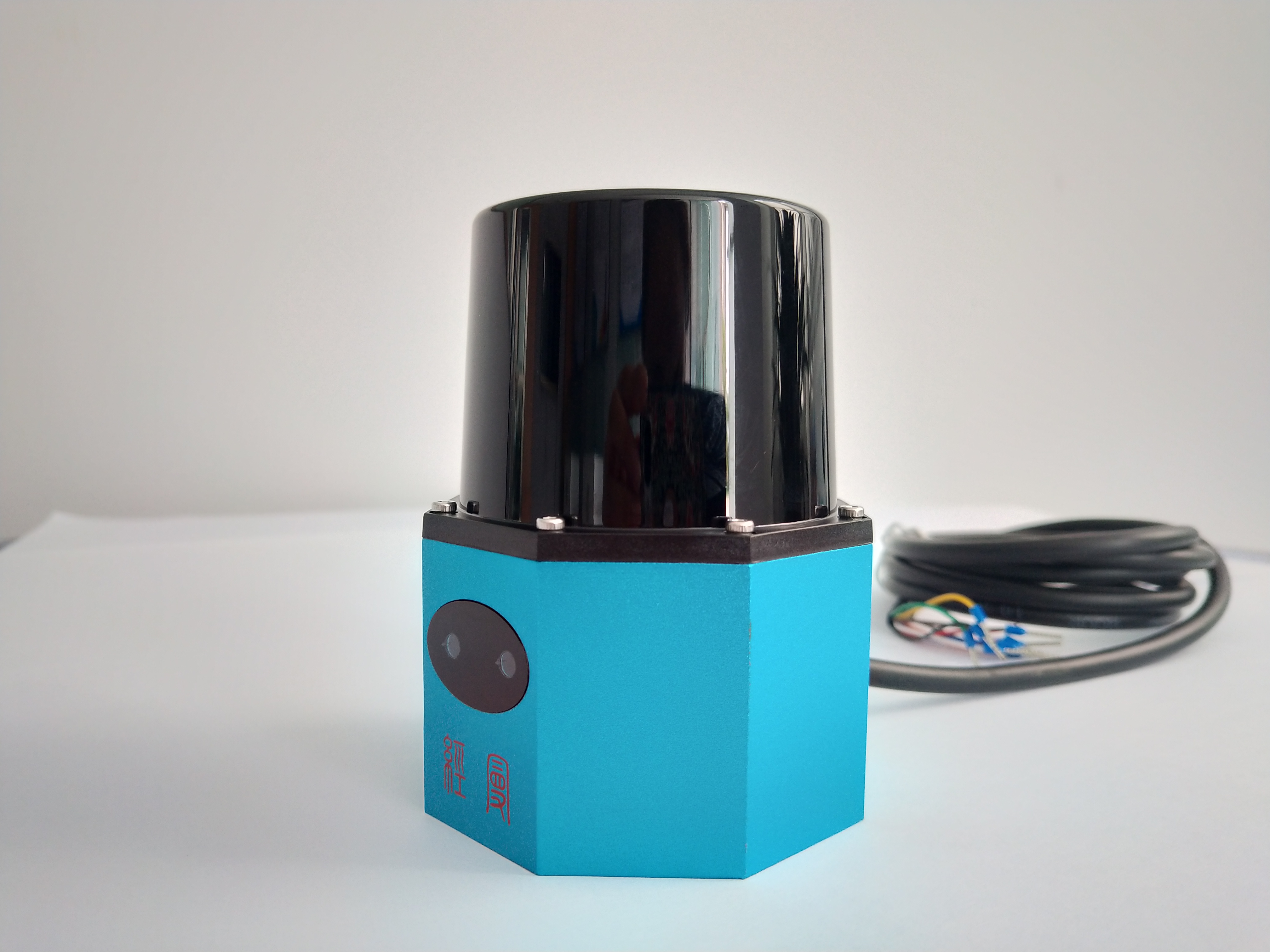

实物照片
| 型号 | JM-TDAC2820 |
|---|---|
| 类型 | 工业级 |
| 测量范围 | 0.1m-20m |
| 10%反射率测量距离 | Max 8m |
| 安全防护距离 （3%反射率） |
3m |
| FOV（视场范围） | 280°（-50~230°） |
| 角分辨率 | 0.25° |
| 扫描频率 | 10Hz |
| 系统误差 | ±60mm |
| 测量精度误差 | ±30mm |
| 激光等级 | CLASSⅠ（GB 7247.1-2012，人眼安全） |
| 激光波长 | 905nm |
| 数据接口 | Ethernet |
| 开关量输入 | 4 |
| 开关量输出 | 3 |
| 工作温度 | -20℃~50℃（订购时需选配加热器） |
| 存储温度 | -30℃~70℃ |
| 设定/防护区域 | 12组、每组3个等级、启用1组 |
| 防护等级 | IP67 |
| 抗环境光 | 40000lx |
| 工作电压/功耗 | 24VDC±20%/3W；5W（加热器） |
| 设备外形尺寸 | 72*72*95mm |
| 设备质量 | 350g |
| 安全防护等级 | 绝缘电阻 100MΩ（GB 16796-2009，5.4.4） |
| 电磁兼容性 （EMC) |
静电放电 接触6KV 空气8KV（GB/T17626.2-2006，等级2） |
| 快速脉冲群 1KV（GB/T17626.4-2008，等级1） | |
| 浪涌抗扰度（GB/T17626.5-2008，等级1） | |
| 电磁场辐射抗扰度 3V/m ( GB/T17626.3-2006，等级1 ) | |
| 冲击 | 单次冲击15g，11ms；连续冲击10g，16ms。 （GB/T 2423.5 -1995） |
| 振动 | 0.35 mm, 10 Hz ...60 Hz (GBT 2423.10-2008) 5 g, 60 Hz ...150 Hz (GBT 2423.10-2008 ) |
