JM-SPS 安全防护激光扫描仪
更新时间：2021-06-07 17:56:35 字号：T|T
JM-SPS安全防护激光扫描仪是对标国外同类进口产品标准设计研发，提供应用于各种场合二维平面区域内轮廓扫描、距离测量、区域防护等功能，扫描测量距离达80米，扫描视角为190°，属于工业智能化防碰撞系统标配产品。操作简单方便，易于学习掌握，为众多行业中的各种机器设备提供了安全有效的防护。
防区阈值触发策略充分考虑虚警率的影响因素，比如飞鸟、雨雪天气、粉尘影响等情况下的触发概率，经过实测显示可以有效降低设备误触发虚警率，有效解决激光在恶劣环境下受雨雪、粉尘影响导致的防区误触发虚警率高的问题。
安装可选专门设计配置的防尘罩和安装支架，方便设备姿态调整，防尘、挡光效果好。
针对需要监控的防护区域，选配一台或数台设备，搭建防护监控区域。根据现场具体防护要求，在人机界面设置安全防护区域，实现被监控区域全天候扫描，随时掌控设备周边工作环境变化情况，出现异常实时报警，确保操作人员及机器设备的安全，避免碰撞危险发生。
安防应用：结合摄像头监控系统，可以构成激光雷达识别+摄像头跟踪拍摄的防入侵智能监控系统，实现区域安防监控无人值守。
工业应用：对于主机设备具有PLC控制系统的用户，是实现智能化的重要选择，性能可与进口产品媲美，******远低于进口产品。可直接选配中继控制盒，将触发信号直接与主机设备连接，实现主机设备的报警、减速、停机功能。
主要应用场景如港口、冶金、化工、物流、煤炭行业移动设备防碰撞，重要建筑、重要场景、重要物资安全防护，交通设施、道路、机场、银行、展馆等二维区域的安全警戒。通过设置安全防区，一旦侵入防区便触发信号发出。
我们针对客户的具体场景需求，提供定制化智能安防系统解决方案。对于有防爆要求的应用领域，可配备具有防爆级别的激光雷达，满足1级危险区域、II类工厂用防爆、III类粉尘防爆要求。
主要特点
（1）采用SPCS高密度点云扫描测量技术可提高测量精度，降低因雨、雪、雾、烟等环境下的虚警触发概率。
（2） 防护扫描频率达50Hz，实时响应时间小达40ms，给予设备更多安全响应时间。
（3）防护策略设置合理，防护区域多达12个，实现不同安全等级的切换，方便用户自行调整和配置。
（4）防护半径范围0.2-40m时，防护面积达到2000㎡，防护视角达190°。
（5）采用一体化挤压铝合金外壳，具有轻巧、坚固、抗震等优点，防护等级IP67，适合各种恶劣工作环境。
（6）智能连接技术和标准化 M12 连接插头，布线简单，设备更换简便快速。
（7）自主模块设计可针对性提供应用系统解决方案，帮助客户实现高效防护。
防区阈值触发策略充分考虑虚警率的影响因素，比如飞鸟、雨雪天气、粉尘影响等情况下的触发概率，经过实测显示可以有效降低设备误触发虚警率，有效解决激光在恶劣环境下受雨雪、粉尘影响导致的防区误触发虚警率高的问题。
安装可选专门设计配置的防尘罩和安装支架，方便设备姿态调整，防尘、挡光效果好。
针对需要监控的防护区域，选配一台或数台设备，搭建防护监控区域。根据现场具体防护要求，在人机界面设置安全防护区域，实现被监控区域全天候扫描，随时掌控设备周边工作环境变化情况，出现异常实时报警，确保操作人员及机器设备的安全，避免碰撞危险发生。
安防应用：结合摄像头监控系统，可以构成激光雷达识别+摄像头跟踪拍摄的防入侵智能监控系统，实现区域安防监控无人值守。
工业应用：对于主机设备具有PLC控制系统的用户，是实现智能化的重要选择，性能可与进口产品媲美，******远低于进口产品。可直接选配中继控制盒，将触发信号直接与主机设备连接，实现主机设备的报警、减速、停机功能。
主要应用场景如港口、冶金、化工、物流、煤炭行业移动设备防碰撞，重要建筑、重要场景、重要物资安全防护，交通设施、道路、机场、银行、展馆等二维区域的安全警戒。通过设置安全防区，一旦侵入防区便触发信号发出。
我们针对客户的具体场景需求，提供定制化智能安防系统解决方案。对于有防爆要求的应用领域，可配备具有防爆级别的激光雷达，满足1级危险区域、II类工厂用防爆、III类粉尘防爆要求。
主要特点
（1）采用SPCS高密度点云扫描测量技术可提高测量精度，降低因雨、雪、雾、烟等环境下的虚警触发概率。
（2） 防护扫描频率达50Hz，实时响应时间小达40ms，给予设备更多安全响应时间。
（3）防护策略设置合理，防护区域多达12个，实现不同安全等级的切换，方便用户自行调整和配置。
（4）防护半径范围0.2-40m时，防护面积达到2000㎡，防护视角达190°。
（5）采用一体化挤压铝合金外壳，具有轻巧、坚固、抗震等优点，防护等级IP67，适合各种恶劣工作环境。
（6）智能连接技术和标准化 M12 连接插头，布线简单，设备更换简便快速。
（7）自主模块设计可针对性提供应用系统解决方案，帮助客户实现高效防护。
JM-SPS 安全防护激光扫描仪技术参数表
| 型号 | JM-SPS4010 | JM-SPS4020 | JM-SPS4110 | JM-SPS4120 | ||||
|---|---|---|---|---|---|---|---|---|
| 类型 | 标准 | 高分辨率 | 标准 | 高分辨率 | ||||
| 测量范围 | 0.2m-40m | 0.2m-80m | ||||||
| 测量范围（10%反射率） | 40m | 40m | 60m | 60m | ||||
| 扫描频率Hz/分辨率° | 25Hz | 0.25° | 25Hz | 0.125° | 25Hz | 0.25° | 25Hz | 0.125° |
| 35Hz | 0.375° | 35Hz | 0.175° | 35Hz | 0.375° | 35Hz | 0.175° | |
| 50Hz | 0.5° | 50Hz | 0.25° | 50Hz | 0.5° | 50Hz | 0.25° | |
| 出口光斑尺寸（L*W） | 14.5*6mm | |||||||
| 光束发散角mrad | ⊥2.5、//7 | |||||||
| FOV（视场范围） | 可根据现场需要任意设定防护范围（0-190°） | |||||||
| 防护距离 | 防护范围内任意设定 | |||||||
| 设备上用于动态切换防护区域输入端子数量 | 4（12个防护区域可任意选择） | |||||||
| 激光等级 | CLASSⅠ（GB 7247.1-2012，人眼安全） | |||||||
| 激光波长 | 905nm | |||||||
| 数据接口 | RS422、Ethernet100/1000、COM | |||||||
| I/O接口 | 4/6 | |||||||
| 设定/防护区域 | 12/12 | |||||||
| 工作温度 | -20℃~50℃ | |||||||
| 存储温度 | -30℃~70℃ | |||||||
| 防护等级 | IP67（GB 4208-2008） | |||||||
| 抗环境光 | 65000lx | |||||||
| 工作电压/功耗 | 24VDC±20%/15W；30W（加热器） | |||||||

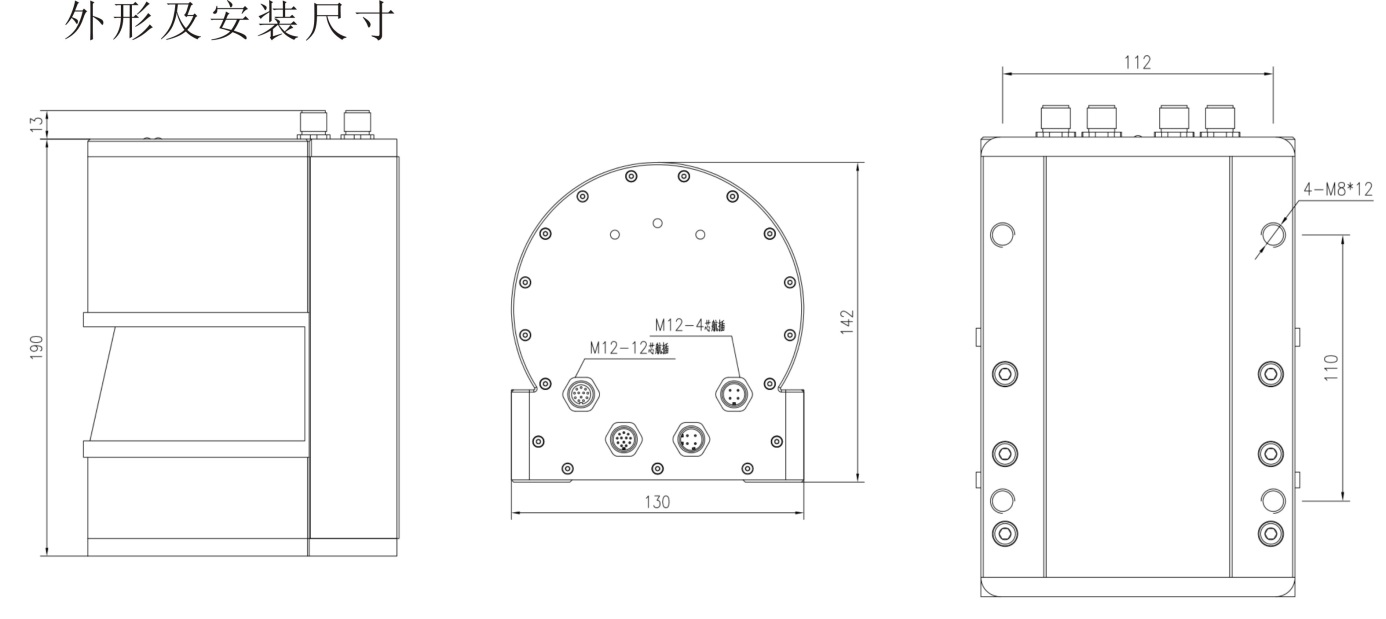

| 设备外形尺寸 | 205mm×142mm×130mm | |||||||
| 设备质量 | 2.45kg | |||||||
| 安全防护等级 | 绝缘电阻 100MΩ（GB 16796-2009，5.4.4） 抗电强度 2.0KV（GB 16796-2009，5.4.3） |
|||||||
| 电磁兼容性 （EMC) |
静电放电接触6KV 空气8KV（GB/T17626.2-2006，等级3） | |||||||
| 快速脉冲群 1KV（GB/T17626.4-2008，等级2） | ||||||||
| 浪涌抗扰度 GB/T17626.5-2008，等级2 | ||||||||
| 电磁场辐射抗扰度 3V/m ( GB/T17626.3-2006 ，等级2） | ||||||||
| 冲击 | 单次冲击15g，11ms；连续冲击10g，16ms（GB/T 2423.5 -1995） | |||||||
| 振动 | 0.35 mm, 10 Hz ...60 Hz (GBT 2423.10-2008) 5 g, 60 Hz ...150 Hz (GBT 2423.10-2008 ) |
|||||||

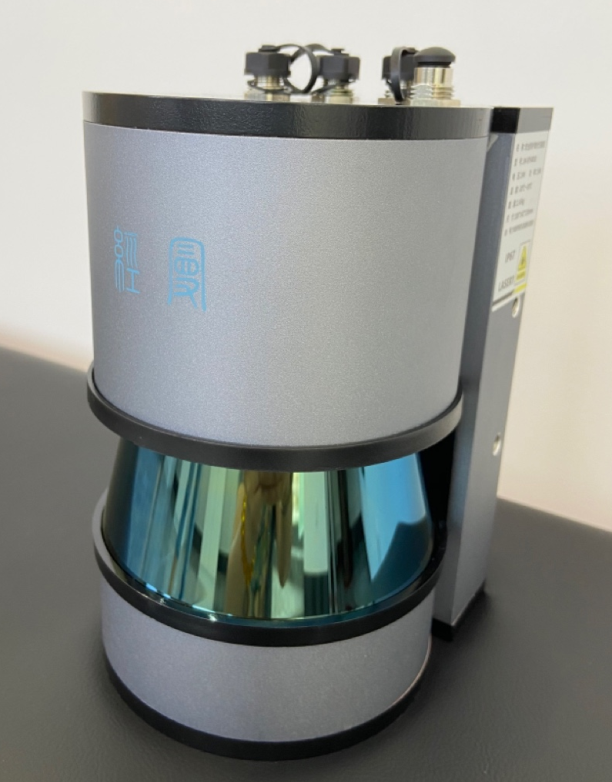

实物图片

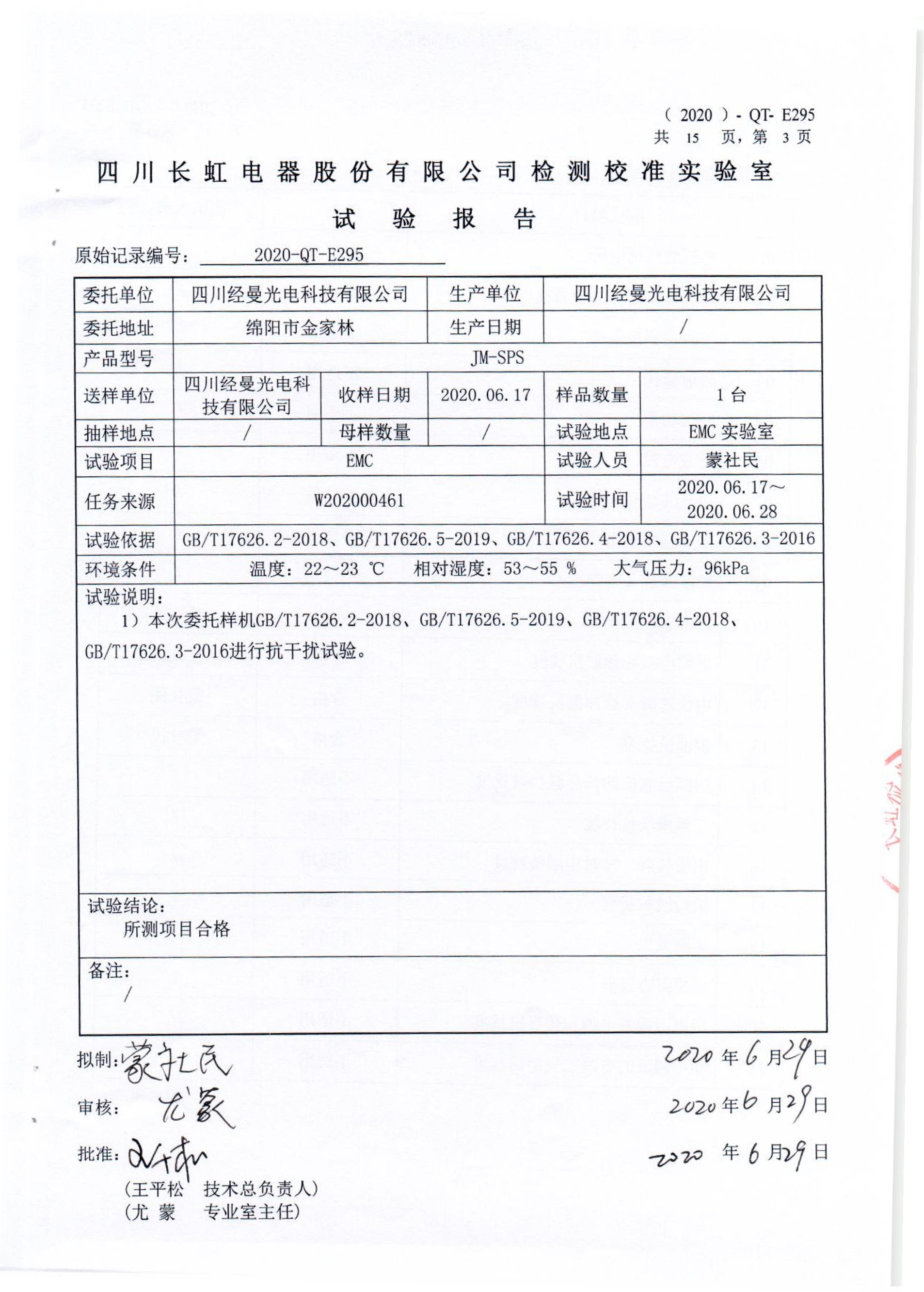

JM-SPS产品 EMC试验报告
